Zkouška odolnosti zábradlí proti rázu

TZÚS Praha,cs.p., pobočka Praha získala akreditaci pro zkoušky odolnosti ochranných zábradlí proti rázu podle ČSN 74 3305 Ochranná zábradlí. Zkouška slouží k prokázání bezpečnosti zábradelní konstrukce a zábradelní výplně při nárazu osoby.

Podstatou zkoušky je vystavení konstrukce zábradlí účinku nárazu zkušebního tělesa dopadajícího s požadovanou energií kolmo na povrch výplně. Nárazovým tělesem je pro jiné než skleněné výplně vak 50 kg s obsahem kuliček z tvrzeného skla, pro skleněné výplně dvoupneu (doubletire) rovněž o hmotnosti 50 kg. Jedná se o zkoušku tzv. kyvadlovou, kdy nárazová energie je výsledkem hmotnosti tělesa zavěšeného jako kyvadlo a výšky pádu. Bod nárazu je volen do míst s nejmenší odolností výplně. Po aplikaci požadované energie na zábradlí nesmí dojít k žádnému závažnému poškození konstrukce specifikovanému v ČSN 74 3305.

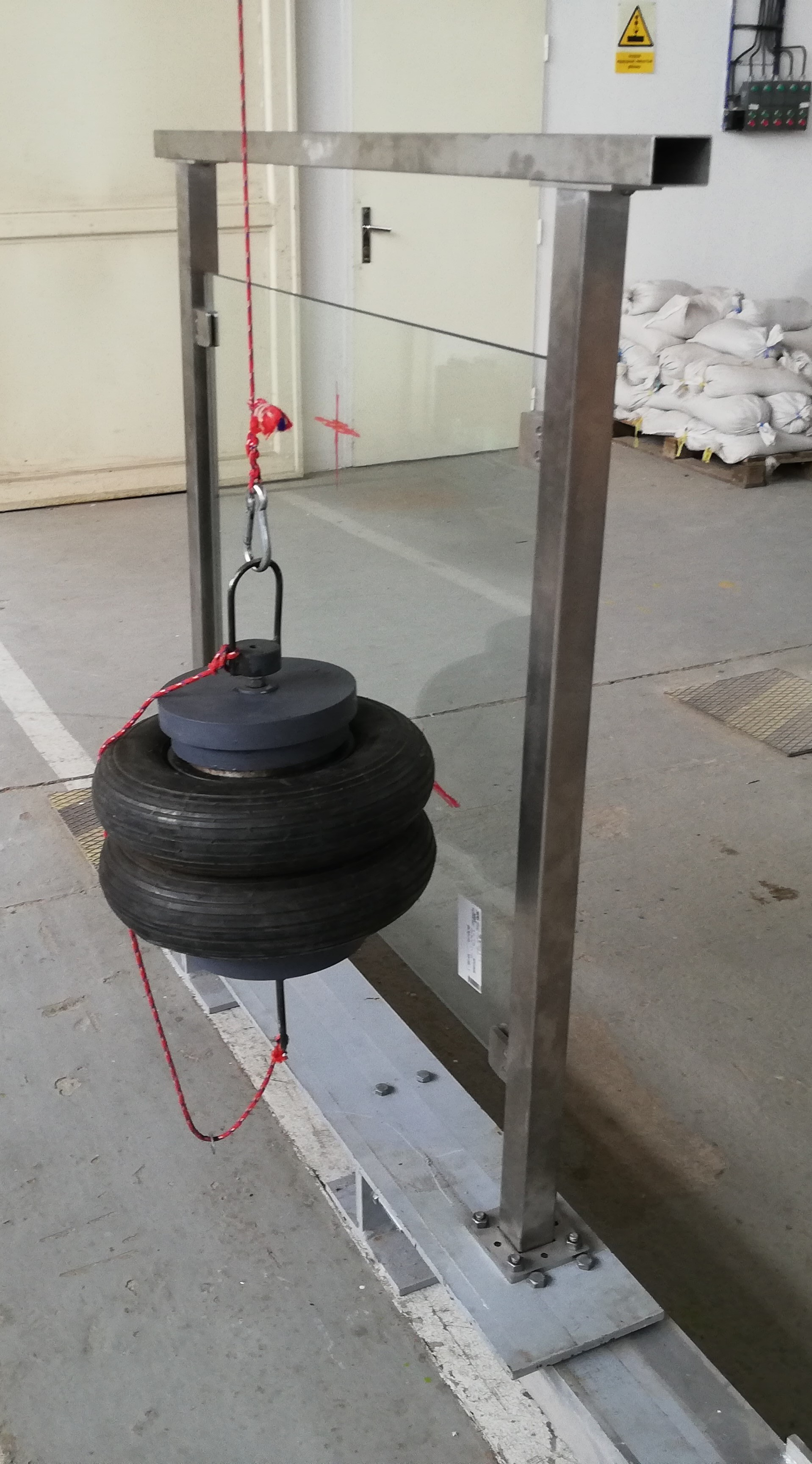

Obr. 1: Zkušební sestava -  zkouška skleněných výplní zábradlí

Obr. 2: Zkušební sestava - zkouška výplně zábradlí z materiálů kromě skla
